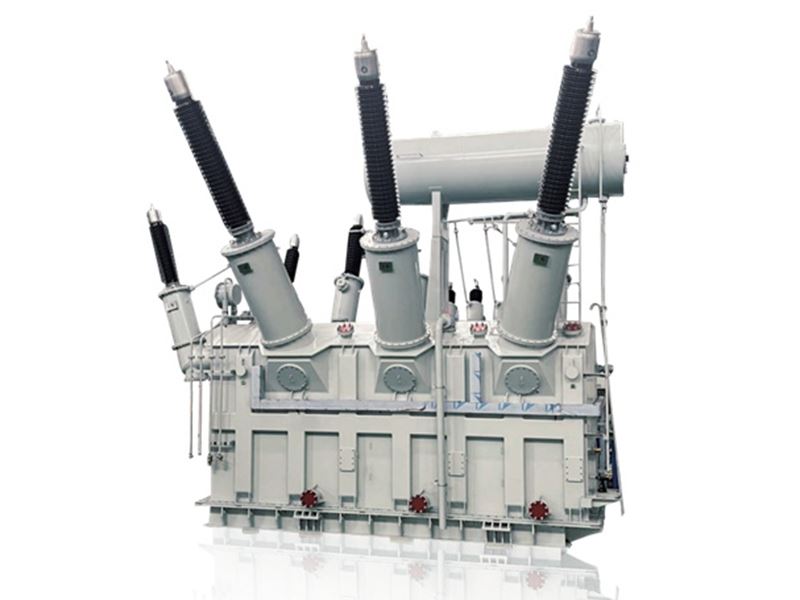

Силовой трансформатор сверхвысокого напряжения (110 кВ–220 кВ)

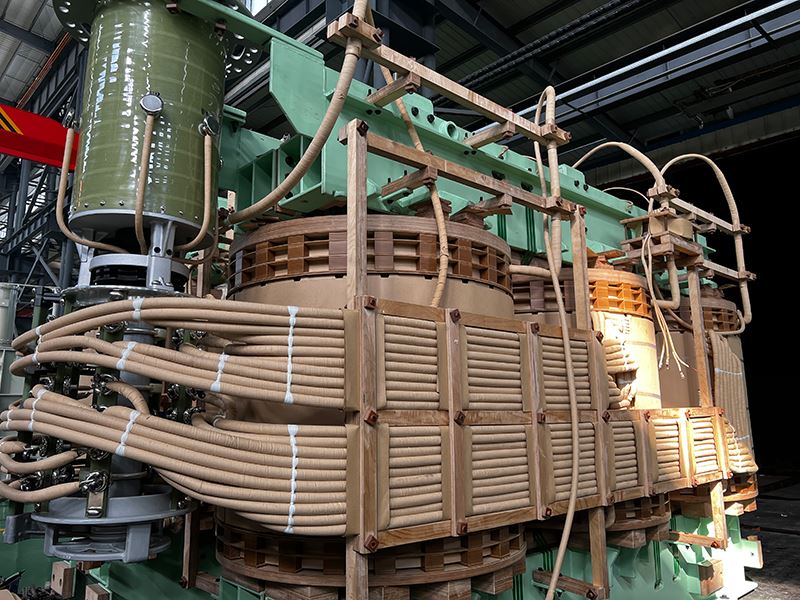

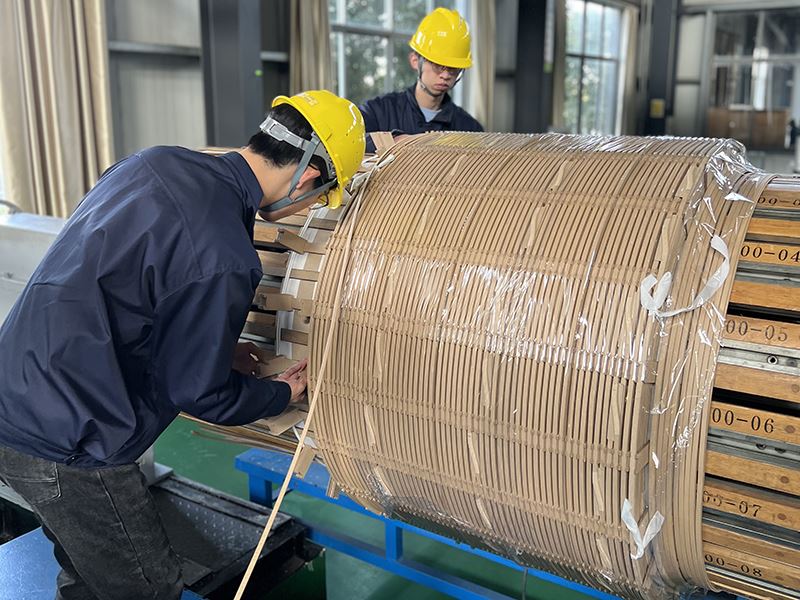

Все компоненты нашего трансформатора сверхвысокого напряжения — сердечник, катушки, корпус и масляный бак — оптимизированы и проверены с помощью аналитического программного обеспечения Toshiba и специализированных вычислительных программ. Наш трансформатор — это продукт, изготовленный с использованием качественных материалов и превосходного производственного и обрабатывающего оборудования. Он подходит для применения на электростанциях, подстанциях и крупных предприятиях по добыче полезных ископаемых и предприятиях химической промышленности.
Особенности
- Небольшой размер и вес;
- Низкие потери, низкое частичное распределение и низкий уровень шума;
- Премиум-качество, энергосбережение, простота монтажа и обслуживания, а также надежность эксплуатации при меньших затратах
Технические параметры
| | |||||||||||||
| Номинальная мощность (кВА) | Комбинация напряжений | Символ подключения | Потери на холостом ходу (кВт) | Потери при нагрузке (кВт) (75℃) | Вероятность короткого замыкания (%) | Ток холостого хода (%) | Вес (кг) | Размеры (мм) | |||||
| Высокое напряжение (кВ) | Диапазон нарезания резьбы (%) | Низкое напряжение (кВ) | Масло | Общий | Длина | Ширина | Высота | ||||||
| 6300 | 100 121 | ±8x1,25% | 6.3 6.6 10.5 11.0 | YNd11 | 10 | 36.9 | 10.5% | 0.6 | 6500 | 21100 | 4540 | 4350 | 4580 |
| 8000 | 12 | 45 | 0.6 | 7260 | 24600 | 4860 | 4400 | 4630 | |||||
| 10000 | 14.2 | 53.1 | 0.5 | 7860 | 27900 | 4900 | 4450 | 4830 | |||||
| 12500 | 16.8 | 63 | 0.5 | 8600 | 31600 | 5010 | 4500 | 4960 | |||||
| 16000 | 20 | 77 | 0.45 | 9300 | 35600 | 5620 | 4520 | 5080 | |||||
| 20000 | 24 | 91.7 | 0,4 | 10000 | 39800 | 5730 | 4550 | 5200 | |||||
| 25000 | 28.4 | 110.7 | 0,4 | 11100 | 45200 | 5820 | 4590 | 5290 | |||||
| 31500 | 33.5 | 133.2 | 0.35 | 12500 | 49600 | 5930 | 4820 | 5400 | |||||
| 40000 | 40.4 | 156.6 | 0.3 | 13700 | 57100 | 6100 | 4930 | 5500 | |||||
| 50000 | 47 | 194.4 | 0.25 | 14800 | 64700 | 6450 | 5050 | 5590 | |||||
| 63000 | 56.8 | 234 | 0.25 | 15600 | 71800 | 6970 | 5190 | 5690 | |||||
| | ||||||||
| Номинальная мощность (кВА) | Высокое напряжение (кВ) | Диапазон нарезания резьбы (%) | Низкое напряжение (кВ) | Символ подключения | Вероятность короткого замыкания (%) | Потери на холостом ходу (кВт) | Потери при нагрузке (кВт) | Ток холостого хода (%) |
| 31500 | 220 230 | ±8 x 1.25% ±8 x 1.5% | 6.3 6.6 10.5 11 13.8 15.75 18 20 35 38.5 | Ynd11 | 12-14 | 32 | 128 | 0.7 |
| 40000 | 41 | 149 | 0.7 | |||||
| 50000 | 49 | 180 | 0.65 | |||||
| 63000 | 58 | 209 | 0.65 | |||||
| 75000 | 67 | 238 | 0.6 | |||||
| 90000 | 77 | 274 | 0.55 | |||||
| 120000 | 94 | 328 | 0.55 | |||||
| 150000 | 112 | 385 | 0.5 | |||||
| 160000 | 117 | 404 | 0.49 | |||||
| 180000 | 128 | 436 | 0.46 | |||||
| 240000 | 160 | 539 | 0.42 | |||||

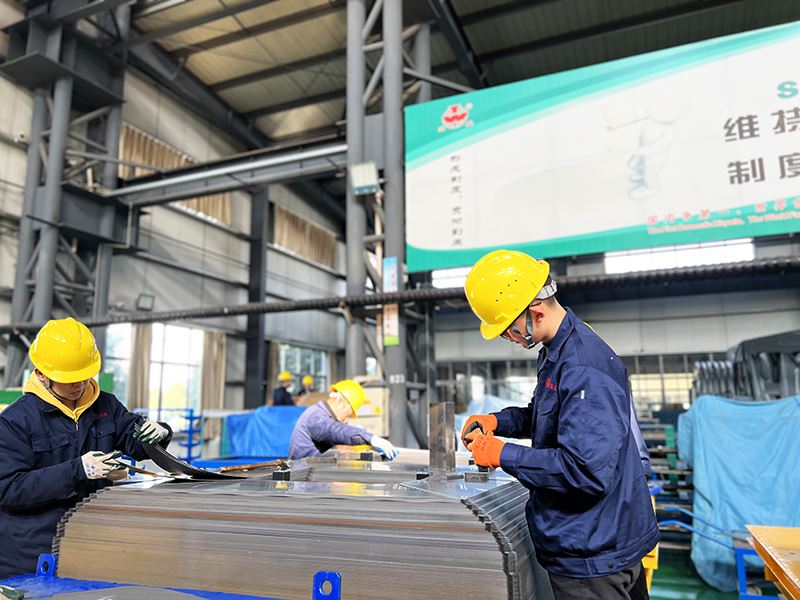

Yawei, специализированный производитель силовых трансформаторов, подстанций и распределительных устройств, который поможет обеспечить безопасное и стабильное электроснабжение, оправдав ваши ожидания. Мы всегда уделяем особое внимание качеству наших электрических трансформаторов и послепродажному обслуживанию, чтобы заслужить доверие наших клиентов по всему миру. Для нас нет ничего важнее удовлетворения нужд наших клиентов. В Yawei работает команда опытных профессионалов, которые уже давно занимаются проектированием и производством силовых трансформаторов. Изделия конструируются с учетом требований заказчиков и соответствуют международным стандартам. Если вы ищете надежного поставщика трансформаторов или производителя распределительных устройств, Yawei может стать отличным вариантом.
